CNN 06

U-Net 解决了视觉模型在空间维度上的核心矛盾：如何在提取高级语义特征的同时，精确恢复每一个像素的位置信息。

局限

在经典的 CNN 架构中，网络的核心诉求是特征提取与分类。

分类任务的输出粒度极粗，本质上是整张图像到单一标签（如 $\text{image} \to \text{cat}$）的映射。这种任务天然契合不断下采样的网络结构，因为分类只关心“图里有什么”，不在乎特征的具体空间坐标。

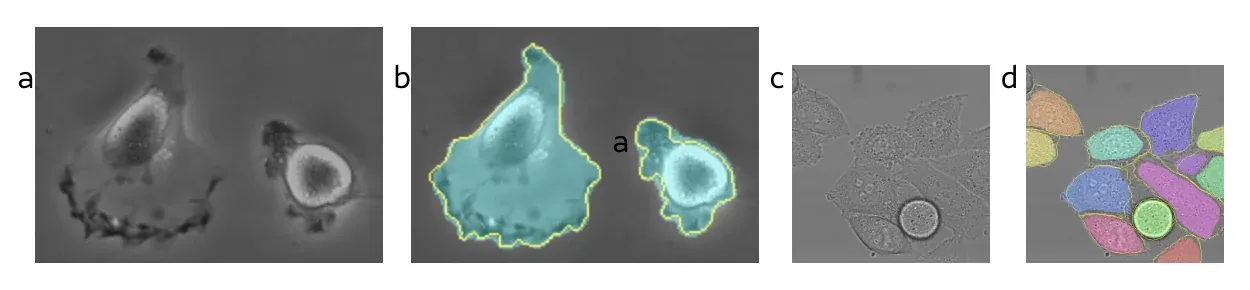

但在医学图像分割等任务中，需求是像素级预测。模型不仅要知道“图里有没有肿瘤”，还要输出一张与原图对齐的 Mask，明确每一个像素的归属。

此时的映射关系变成了：

$$H \times W \times C \to H \times W \times K$$

• $H$：图像高度。
• $W$：图像宽度。
• $C$：输入通道数。
• $K$：输出通道数，即分割类别总数。
  • 二分类（背景&肿瘤）：$K=2$。
  • 多分类（背景&器官&肿瘤&血管）：$K$ 等于类别数量。

分割模型由此陷入矛盾：既需要通过下采样获取足够大的感受野以理解全局，又需要保留极高的空间分辨率以还原边界。

U-Net 就此诞生。

架构

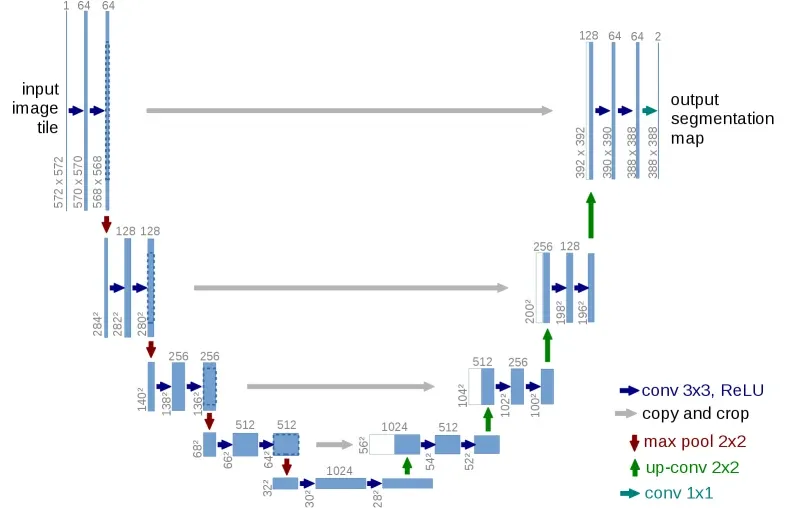

U-Net 呈 U 型拓扑形状，整体分为左右两个对称的部分。

编码 Encoder

左侧是收缩路径（Contracting Path），即经典的 CNN 特征提取器。

随着网络加深，常规的 $3 \times 3$ 卷积配合 Max Pooling 不断压缩特征图的空间尺寸，同时 Channel 逐步翻倍（例如从 64 一路增加到 1024）。在这个过程中：

• 空间分辨率降低：位置信息变得模糊。
• 语义信息增强：网络越来越懂目标的整体轮廓和类别。

解码 Decoder

右侧是扩张路径（Expanding Path），负责将极小分辨率的特征图逐步还原回原始尺寸。

这就是上采样（Upsampling）。在 U-Net 及其后续演进的架构中，关于如何上采样，通常有两种截然不同的核心策略：

1. 转置卷积（Transposed Convolution）

   这是原版 U-Net 采用的方案（论文中称为 Up-convolution）。虽然名字带着转置，但它其实并不是卷积的逆运算。

   转置卷积的优势在于参数可学习，网络可以通过反向传播自己决定如何“捏造”放大的细节。但它也存在致命缺陷：棋盘效应。

   我们设定情景参数（只观察空间结构，所以假设权重都是 1）：

   • 输入特征图 $\mathbf{X}$：尺寸 $2 \times 2$
   • 卷积核 $\mathbf{W}$：尺寸 $3 \times 3$
   • 步长：$2$，则输出特征图的尺寸为 $5 \times 5$

   则输入和卷积核的矩阵如下：

   $$\mathbf{X} = \begin{bmatrix} 1 & 1 \\ 1 & 1 \end{bmatrix}, \quad \mathbf{W} = \begin{bmatrix} 1 & 1 & 1 \\ 1 & 1 & 1 \\ 1 & 1 & 1 \end{bmatrix}$$

   后续的计算落在实际工程上其实是直接调用底层框架的矩阵运算，但为了方便理解，我在这里给出两种等价视角：

   • 分数步长卷积（Fractionally Strided Convolution）

     1. 内部插零

        $\mathbf{X}$ 内部插零后，被撑成了一个 $3 \times 3$ 的稀疏矩阵 $\mathbf{X}'$：

        $$\mathbf{X}' = \begin{bmatrix} \mathbf{1} & 0 & \mathbf{1} \\ 0 & 0 & 0 \\ \mathbf{1} & 0 & \mathbf{1} \end{bmatrix}$$

     2. 外侧补零

        为了让卷积核扫过之后能得到 $5 \times 5$ 的输出，我们需要在 $\mathbf{X}'$ 的最外围再做 padding：

        $$\mathbf{X}_{pad} = \begin{bmatrix} 0 & 0 & 0 & 0 & 0 & 0 & 0 \\ 0 & 0 & 0 & 0 & 0 & 0 & 0 \\ 0 & 0 & \mathbf{1} & 0 & \mathbf{1} & 0 & 0 \\ 0 & 0 & 0 & 0 & 0 & 0 & 0 \\ 0 & 0 & \mathbf{1} & 0 & \mathbf{1} & 0 & 0 \\ 0 & 0 & 0 & 0 & 0 & 0 & 0 \\ 0 & 0 & 0 & 0 & 0 & 0 & 0 \end{bmatrix}$$

     3. 标准 Conv

        最后得到最终输出 $\mathbf{Y}$。

   • 重叠相加（Overlap-Add）

     我们也可以理解成：输入特征图上的每一个像素，都与其对应的卷积核相乘，并“投影”到输出画布上。每投影一次都在输出画布上移动 $S$ 格。

     1. 左上角像素 $X_{0,0}$：在输出画布左上角印下一个 $3 \times 3$ 的全 1 矩阵。
     2. 右上角像素 $X_{0,1}$：向右平移 2 格，印下一个 $3 \times 3$ 矩阵。此时与左边产生 1 列重叠。
     3. 左下角像素 $X_{1,0}$：向下平移 2 格，印下一个 $3 \times 3$ 矩阵。重叠。
     4. 右下角像素 $X_{1,1}$：向右下各平移 2 格，印下一个 $3 \times 3$ 矩阵。

   • 棋盘效应（Checkerboard Effect）

     最后得到的输出是一致的：

     $$\mathbf{Y} = \begin{bmatrix} 1 & 1 & \mathbf{2} & 1 & 1 \\ 1 & 1 & \mathbf{2} & 1 & 1 \\ \mathbf{2} & \mathbf{2} & \mathbf{4} & \mathbf{2} & \mathbf{2} \\ 1 & 1 & \mathbf{2} & 1 & 1 \\ 1 & 1 & \mathbf{2} & 1 & 1 \end{bmatrix}$$

     很明显，输出的结果极度不均匀，这种十字形亮斑在特征图很大时，就会形成如同国际象棋棋盘一样的网格状伪影。

     用重叠相加的过程可以很简单发现：只有卷积核大小正好被步长整除（即恰好无重叠）时，才能避免效应。

2. 插值缩放（Interpolation）

   为了规避棋盘效应，现代视觉网络（包括 Stable Diffusion 中的 U-Net）更倾向于使用这种平滑且解耦的策略：

   • 第一步（纯几何放大）：使用双线性插值（Bilinear Interpolation）或最近邻插值，直接在空间维度上把特征图的长宽拉伸一倍。这一步没有可学习的参数，纯靠周围像素的值做线性平滑过渡。
   • 第二步（特征提炼）：紧接着接入一个常规的 $3 \times 3$ 卷积。因为上一步插值拉伸会让特征变得平滑且模糊，这个常规卷积的作用就是重新强化特征的锐度，同时将 Channel 减半，为后续的拼接做准备。

跃连

Skip Connection（跳跃连接）是 U-Net 能够实现高精度像素级预测的关键。

拼接（Concatenation）

与 ResNet 中用于缓解梯度消失的元素级相加不同，U-Net 的跳跃连接是在通道维度上进行的拼接。

$$\text{concat}(\text{decoder\_feature}, \text{encoder\_feature})$$

这个操作的物理意义在于缝合语义与细节：

• 解码器的深层特征负责指明大方向：“这块区域大概是个细胞。”
• 编码器的浅层特征负责提供局部证据：“细胞的边界和纹理具体在这里。”

通过在对应层级将浅层特征直接引流到右侧，U-Net 在下采样时将容易丢失的边缘信息“存档”，在上采样时再作为局部线索提取出来。

裁剪（Crop）

在 U-Net 的原始论文实现中，还有一个小细节：特征图尺寸并不完全对齐。

原版 U-Net 在卷积时使用了 Valid Padding（无填充），这意味着每次经过 $3 \times 3$ 卷积，特征图的边缘都会损失两圈像素。因此，左侧 Encoder 输出的特征图，尺寸总是略大于右侧 Decoder 对应层级的特征图。

为了能够进行通道拼接，U-Net 在横向连接时必须执行裁剪操作：将左侧较大的特征图按中心裁剪至与右侧相同大小，再进行 concat。

当然，现代深度学习框架使用 Same Padding 就可以规避尺寸不匹配了。

演进

U-Net 最初针对的是生物医学领域的图像分割任务，但在扩散模型中焕发了新生。扩散模型中的去噪任务本质上也是极其纯粹的像素级预测：

$$x_t \to \epsilon_\theta(x_t, t)$$

输入一张带噪图，输出一张同尺寸的噪声预测图。模型同样需要兼顾全局内容的理解与局部纹理的生成。

在 DDPM 和 Stable Diffusion 中，U-Net 自然而然地成为了去噪器的主干。现代的 Diffusion U-Net 引入了 Time Embedding 来注入时间步信息，加入了 ResBlock 提升稳定性，并通过 Cross-Attention 让特征感知文本条件。
